Терморегулятор високотемпературний W1315, 12В

Терморегулятор високотемпературний W1315

Терморегулятор високотемпературний W1315 призначений для автоматичного контролю та підтримання температури у системах нагріву, інкубаторах, сушарках, автомобільному обладнанні та різноманітних пристроях, що працюють від джерела живлення 12 В. Пристрій дозволяє підтримувати задану температуру без постійного втручання користувача, забезпечуючи стабільну роботу обладнання. Завдяки широкому діапазону вимірювання температури модель підходить як для побутового використання, так і для створення різноманітних автоматизованих систем. Компактні розміри, цифровий дисплей та просте налаштування роблять терморегулятор зручним рішенням для контролю температурних процесів у різних сферах застосування.

Модель W1315 оснащена електронною системою керування та релейним виходом для підключення нагрівальних пристроїв. У комплект входить датчик температури, який забезпечує постійний контроль параметрів середовища. Конструкція розрахована на вбудований монтаж та підходить для використання у саморобній автоматиці, мобільних системах і пристроях із живленням 12 В.

Як працює

Датчик температури постійно вимірює температуру контрольованого середовища та передає дані до електронного блоку керування. При досягненні встановлених параметрів терморегулятор автоматично вмикає або вимикає підключене обладнання. Це дозволяє підтримувати стабільний температурний режим без необхідності ручного контролю.

Переваги

• Працює від джерела живлення 12 В.
• Широкий діапазон вимірювання температури від -99°C до +999°C.
• Підходить для інкубаторів, сушарок та автомобільних систем.
• Компактні розміри для зручного монтажу.
• Яскравий LED-дисплей для контролю показників.
• Автоматичне підтримання температурного режиму.
• Просте налаштування параметрів роботи.
• Релейний вихід для підключення нагрівального обладнання.
• Швидке оновлення показань кожні 0,5 секунди.
• Датчик температури входить до комплекту.
• Підходить для створення саморобних систем автоматики.
• Невелике власне енергоспоживання.
• Налаштування зберігаються після відключення живлення.
• Зручний вбудований монтаж.

Як застосовувати

Терморегулятор монтується у підготовлений отвір панелі керування та підключається до джерела живлення 12 В. Датчик встановлюється у зоні контролю температури. Після налаштування необхідного значення пристрій автоматично керує роботою підключеного обладнання відповідно до заданих параметрів.

Інструкція з налаштування

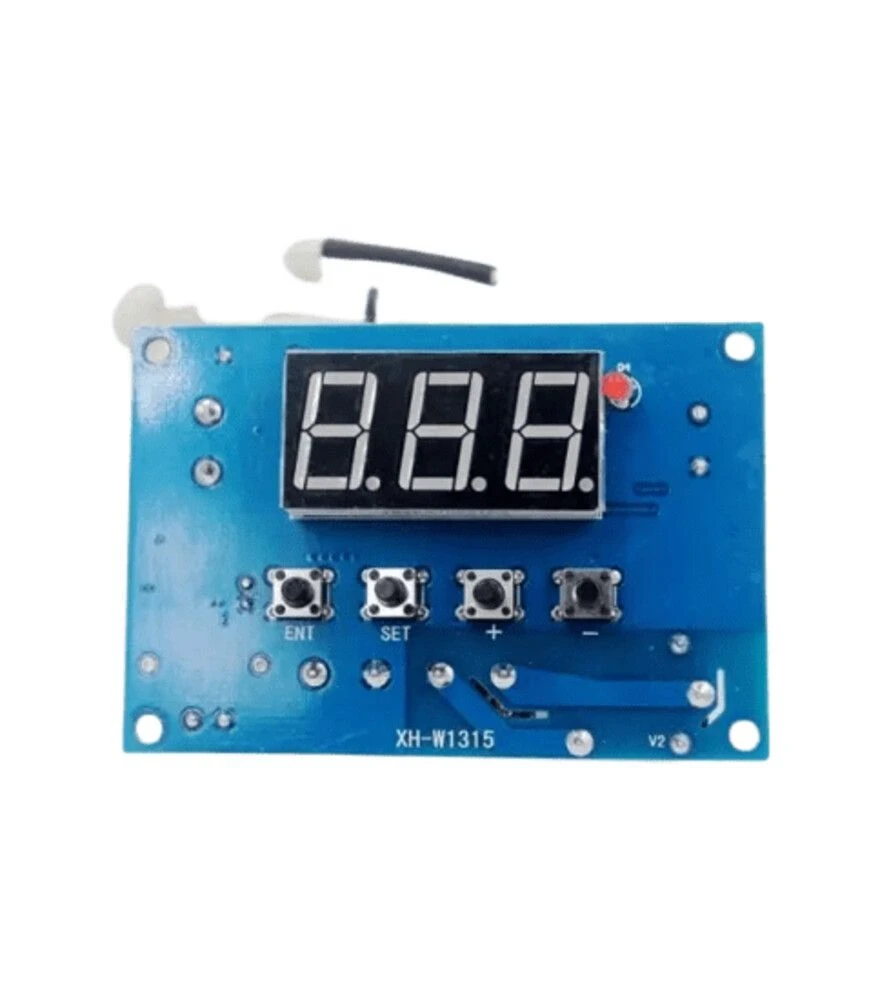

Після увімкнення живлення дисплей відображає температуру в режимі реального часу. Для програмування режимів використовуються чотири кнопки: ENT, SET, +, -.

• ENT - коротке натискання зберігає встановлене значення, а також вимикає звуковий сигнал при спрацьовуванні зумера.
• + - збільшення встановлюваного значення.
• - - зменшення встановлюваного значення.

Режими програмування:

• P0 - вибір режиму роботи модуля: H - нагрів, C - охолодження.
• P1 - встановлення гістерезису від 0°C до 50°C.
• P2 - корекція показань термопари в межах ±20°C.
• P3 - налаштування спрацьовування реле та зумера при досягненні заданої температури. Значення ON/OFF.

Для встановлення температури контролю необхідно коротко натиснути кнопку SET, після чого кнопками + або - встановити потрібну температуру та ще раз натиснути кнопку SET.

Для входу в режим програмування необхідно утримувати кнопку SET протягом 5 секунд, після чого кнопками + або - вибрати потрібний пункт меню P0-P3. Для збереження налаштувань потрібно натиснути й утримувати кнопку SET або не натискати жодних кнопок протягом 10 секунд. Налаштування терморегулятора зберігаються в енергонезалежній пам’яті мікроконтролера та не змінюються після відключення живлення.

У меню P2 можна відкалібрувати показання терморегулятора за еталонним приладом у межах ±20°C.

Для повернення до заводських налаштувань необхідно одночасно натиснути кнопки + і - та утримувати їх близько 2 секунд. Після цього зумер подасть звуковий сигнал, на дисплеї з’являться три вісімки, прилад перейде в режим очікування, а на дисплеї почне відображатися поточна температура.

Приклад налаштування на нагрів

У котлі необхідно підтримувати температуру води в межах 80-90°C.

Якщо температура води досягне 90°C, нагрів потрібно зупинити. Коли вода охолоне до 80°C, нагрів має знову увімкнутися.

Налаштування виконується таким чином:

• 1. Встановити температуру зупинки 90°C. Коротко натиснути кнопку SET. Кнопками + і - встановити значення 90.
• 2. Встановити режим роботи на нагрів H. Натиснути й утримувати кнопку SET. Кнопками + і - вибрати режим P0. Коротко натиснути кнопку SET та вибрати режим H.
• 3. Встановити гістерезис 10°C. Це означає, що коли температура води досягне 90°C, нагрів зупиниться, а після зниження температури води до 80°C нагрівач знову увімкнеться. Для цього потрібно натиснути й утримувати кнопку SET, кнопками + і - вибрати режим P1, коротко натиснути кнопку SET та встановити значення 10.
• 4. Увімкнути режим спрацьовування реле та звукової сигналізації. Натиснути й утримувати кнопку SET. Кнопками + і - вибрати режим P3. Коротко натиснути кнопку SET та вибрати значення ON.

Приклад налаштування на охолодження

У холодильній камері необхідно підтримувати температуру в межах від -5°C до 0°C.

При досягненні температури -5°C охолодження потрібно зупинити. Коли температура підвищиться до 0°C, охолодження має знову увімкнутися.

Налаштування виконується таким чином:

• 1. Встановити температуру зупинки -5°C.
• 2. Встановити режим роботи на охолодження C.
• 3. Встановити гістерезис 5°C. Це означає, що коли температура досягне -5°C, охолодження зупиниться, а після підвищення температури до 0°C знову увімкнеться.
• 4. Увімкнути режим спрацьовування реле та звукової сигналізації. Натиснути й утримувати кнопку SET. Кнопками + і - вибрати режим P3. Коротко натиснути кнопку SET та вибрати значення ON.

Користь для фермера

Використання терморегулятора допомагає підтримувати стабільну температуру в інкубаторах, брудерах та інших системах, де важливий контроль мікроклімату. Автоматизація процесу дозволяє скоротити потребу в ручному контролі та забезпечує стабільні умови роботи обладнання протягом тривалого часу.

Важливо

Перед підключенням необхідно перевірити відповідність параметрів живлення та потужності навантаження технічним характеристикам пристрою. Датчик температури слід розміщувати у місці, яке найбільш точно відображає температуру контрольованого середовища. Монтаж рекомендується виконувати з дотриманням правил електробезпеки.

Терморегулятор високотемпературний W1315 забезпечує автоматичний контроль температури у системах із живленням 12 В. Завдяки широкому діапазону вимірювання, компактним розмірам та простому монтажу пристрій підходить для інкубаторів, сушарок і різноманітних автоматизованих систем. Точний контроль температури, зручне налаштування та надійна робота роблять його практичним рішенням для господарства та технічних проєктів.
